Деревянный город · Исследование формы и материала
У ворот 09 Башня
Башня Проезжая Глухая Два пробных модуля будущей крепости
Загружается фрагмент…
Архитектурная гипотеза На чём основано ↗
+ − ⌂

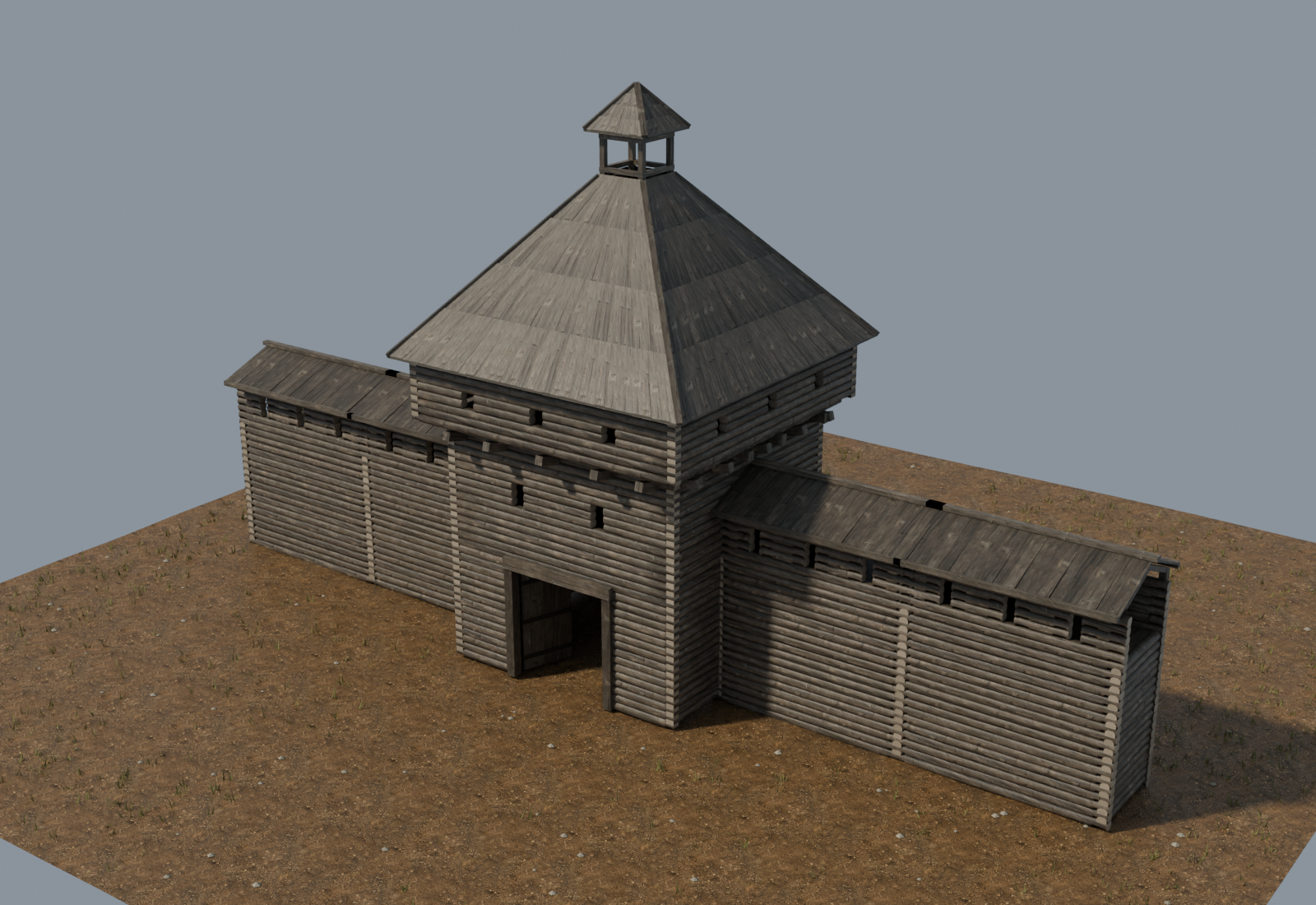

Башня, два прясла стены и небольшой двор
Уровни в модели Верхний настил · 7,70 м Боевой ход и нижний настил · 4,48 м Проектные отметки, не исторические обмеры
С боевого хода можно войти в башню, а из неё подняться на верхний ярус. Разрез открывает перекрытия, опоры и лестницу между ними.
У глухой башни нет сквозного проезда у земли. Она меньше проезжей и завершена простым шатром. Оба образца пока не соотнесены с конкретными башнями на плане Новосельцева. Рельеф площадки условен.
Перетаскивание — поворот · Колесо — приближение · Правая кнопка — сдвигМодель готовится к просмотру
Основания и границы точности
× Что здесь восстановлено
Схема А. Новосельцева остаётся основой общего плана крепости. Этот фрагмент не изображает какую-либо из её башен под установленным номером.
Конструктивный аналог Для разбора сруба, проезда и выступающего верхнего яруса использованы музейные публикации о Спасской башне Илимского острога. Это сибирский памятник XVII века; сходство строительных приёмов не доказывает тождества с Ельцом.
Рабочие решения Габариты, расположение бойниц, лестницы, перекрытия, створки ворот, кровли и постройка во дворе приняты для проверки архитектуры и материалов. Проходы и высоты двух основных настилов согласованы между собой в модели. Это не доказательство устройства исторической елецкой башни.
Глухой модуль имеет основание 6,4 × 6,4 м, сплошные нижние стены и шатёр без дозорной вышки. Такая форма выбрана для конструктивной пробы. Мы пока не установили, какие именно башни Ельца имели эти пропорции. Разрез убирает переднюю часть модели, чтобы открыть её устройство; лестница и ограждение люка показаны целиком.
Рельеф На пробном участке нет реконструкции берега Сосны. Присланный современный вид склона сохранён в исследовательских материалах: деревья закрывают большую часть поверхности, и снимок не позволяет определить высотный профиль без дополнительных измерений.
Материалы Фототекстуры Rough Wood и Brown Mud Dry , лицензия CC0 . Цвет, степень износа и освещение выбраны для визуальной пробы; это не сведения о конкретной елецкой постройке.
